Delta PSU panel

Il Delta PSU panel in plexyglass l’ho realizzato per sistemare un po i fili ed i connettori della stampante 3D.

delta PSU panel

Lo scopo principale del Delta PSU panel è essere montato nella Kossel K250 3D e permetterti di collegare facilmente l’alimentazione della stampante mediante un comune cavo di alimentazione per Pc.

Alla prima versione che esponeva solo il collegamento del connettore IEC C14 in questa evoluzione trovi un interruttore ed un connettore USB tipo B femmina.

Il disegno del Delta PSU panel

Il disegno del Delta PSU panel puoi scaricarlo direttamente dal sito Thingiverse dove ho condiviso il disegno seguente:

delta PSU panel dwg

ricordati che il file dwg è modificabile con software di cad per adattare il file al tuo modello di stampante 3D ed ai connettori che possiedi.

La porta USB

In questa ultima versione del delta PSU panel ho aggiunto, come detto nel paragrafo precedente, il connettore USB esterno in quanto a volte è necessario connettere la stampante al computer per proter eseguire delle attività di diagnostica o lavoro direttamente connesso al computer ed in stampanti come la mia l’accesso al’Arduino/Genuino non è facile quando il piano è montato, poiché l’elettronica è disposta sotto il piatto di stampa:

delta PSU panel usb

e di conseguenza anche il connettore USB con cui collegare la Mega al computer.

In questi è utile costruirti un cavo prolunga che ti porti il collegamento USB al connettore posto sul delta PSU panel, nel mio caso ho realizzato tale connettore su una basetta millefori ricavando il connettore da una vecchia stampante non più funzionante, mi sono quindi disegnato la staffa che potesse permettermi di fissare la basetta del connettore USB tipo B al delta PSU panel:

delta PSU panel staffa scad

Il risultato del montaggio poco prima di essere avvitato nei VSLOT della stampante è il seguente:

delta PSU panel staffa usb mounted

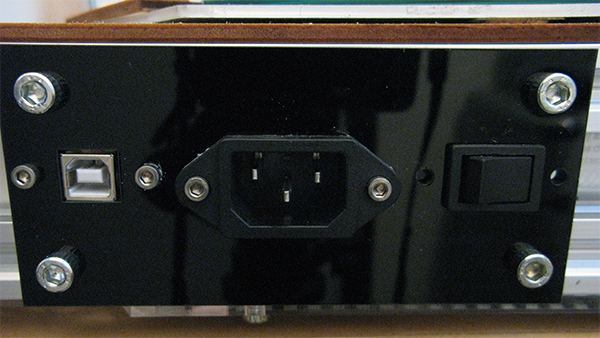

Il risultato finale:

delta PSU panel
