ESPHome motion sensor electronic è dedicato alla parte elettronica della realizzazione di un sensore di movimento, temperatura e umidità per il tuo Home Assistant:
nel precedente articolo hai letto come realizzare il case che contiene le componenti elettroniche del progetto.
Materiali necessari
Di seguito la lista dei materiali necessari per la realizzazione del progetto:
n.1 wemos D1 mini ( https://amzn.to/3RKeBiG )
n.1 Pir motion sensor ( https://amzn.to/3xf8J7m )
n.1 DHT22 sensore di temperatura e umidità ( https://amzn.to/3jG4LBV )
n.1 resistenza da 10Kohm ( https://amzn.to/3lhnSlX )
n.1 condensatore da 0,1uF ( https://amzn.to/3JWZh0a )
Alcuni componenti, come la resistenza, è possibile che tu le abbia già o, dovendola acquistare, trovi un pacchetto molto completo che torna sempre utile per futuri progetti.
Schema ESPHome motion sensor electronic
Lo scheme per realizzare l’ESPHome motion sensor electronic è piuttosto semplice, anche se avrai bisogno di un saldatore, stagno e qualche filo:
in cui i componenti, partendo da sinistra verso destra sono:
il sensore di movimento o pir connesso al +5v, gnd e D4 della wemos;
la wemos d1 mini di sui usi solo i pin D2 ( per il dht22 ) e D4 ( peri il sensore pir ) oltre, ovvamente, al +5v e Gnd;
il condensatore da 0,1uF da collegare tra il +5v e Gnd;
la resistenza da 10kohm connessa tra il terminale del segnale del DHT22 e il +5v;
il DHT22 connesso al +5v, Gnd e D2 della wemos;
non si cono altri collegamenti da eseguire.

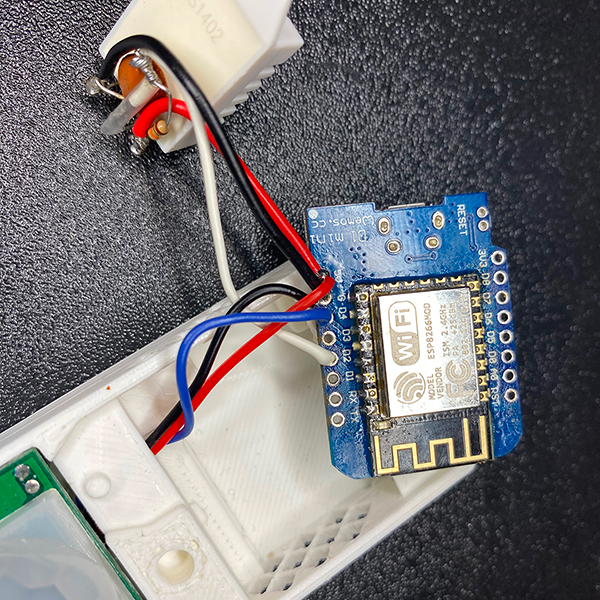

Nella mia realizzazione ho saldato tutti i cavi direttamente in fase di assemblaggio delle componenti nel case, preparando in anticipo i cavi provenienti dal sensore di movimento e dal DHT22:
in questo modo ho potuto anche controllare che la lunghezza di ciascun cavo non fosse troppo lunga e ostacolasse la chiusura del case:
Nei prossimi articoli leggerai come installare ESPHome su Home Assistant e procedere alla configurazione dell’ESPHome motion sensor electronic.
Trovi i files per stampare in 3D il case qui.
