Suonerie NeoPixel – prima parte – Natale 2015

Il progetto che puoi realizzare per questo natale sono le Suonerie NeoPixel come decorazione del tuo albero o presepe.

Suonerie NeoPixel

Lo scorso natale 2014 hai letto del progetto suonerie natalizie arduino led realizzato con dei led ad alta luminosità e uno speaker recuperato da un vecchio Pc.

Natale 2015 il progetto si arricchisce nel codice e nella tecnologia diventando suonerie NeoPixel e semplificando le connessioni ed il montaggio.

Se non sai cosa siano i neopixel trovi alcuni articoli all’interno del blog che ho dedicato loro negli scorsi mesi:

Puoi unire i due progetti ed ottenere un risultato stupendo con soli 2 pin utilizzati ed una alimentazione a 5v.

Ho diviso il progetto in due parti per descrivelo meglio.

In questa prima parte descriverò la parte di costruzione ed i concetti base di funzionamento; nella seconda parte analizzeremo il codice in tutte le sue parti e vedremo il video.

Montaggio delle suonerie NeoPixel

La fase di montaggio è semplificata in quanto i neopixel hanno bisogno di un solo pin arduino a cui puoi collegare i led che desideri, nella costruzione del progetto ho utilizzato l’anello da 16 led:

neopixel ring 16 WS2812 RGB Led

collegati al pin 12 di arduino ( filo bianco ):

Suonerie NeoPixel arduino connection

ed ovviamente al +5v ed al Gnd:

Suonerie NeoPixel connection

Principio di funzionamento delle suonerie neopixel

Il principio di funzionamento non è complesso ma necessita di un po di attenzione, se ricordi bene nel progetto dello scorso anno c’erano 8 led ma solo 7 si illuminavano in quanto una era la nota a 0, per cui ho deciso di utilizzare 7 colori associati ciascuno ad una nota in modo che il suono della nota corrisponda ad un colore da visualizzare.

La scelta dei colori l’ho fatta utilizzando un programma di grafica con cui ho evidenziato 7 colori e da cui ho ricavato i valori per R,G e B da inserire nello sketch, inizia dalla definizione dei colori:

Suonerie NeoPixel color 2334250

il colore rosso definito dai valori R=233 G=42 B=50.

Suonerie NeoPixel color 3520122

il colore verde definita come R=35, G=201,B=22.

Suonerie NeoPixel color 5992200

il colore blu definito da R=59,G=92,B=200.

Suonerie NeoPixel color 25516958

il colore arancio definito da R=255,G=169,B=58.

Suonerie NeoPixel color 48243255

l’azzurro definito da R=48,G=243,B=255.

Suonerie NeoPixel color 166137191

il viola definito da R=166,G=137,B=191 ed infine un giallo molto chiaro tendente al bianco panna:

Suonerie NeoPixel color 251231163

definito dai valori R=251, G=231, B163.

Nel prossimo articolo vedrai il codice ed il video del funzionamento delle suonerie.

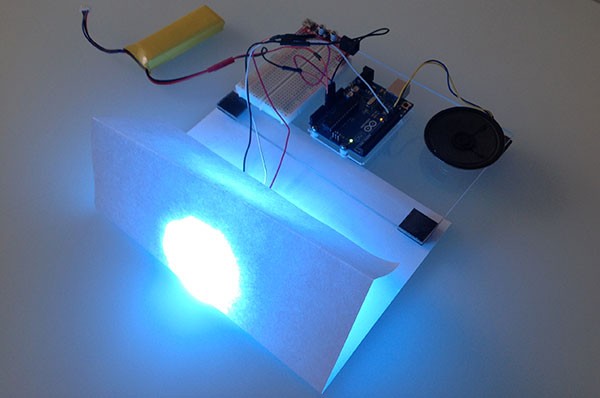

Ecco il risultato finale acceso a cui ho anteposto un foglio perché neopixel sono davvero molto luminosi:

Suonerie NeoPixel light on
