Tutorial: Motor Shield FE – seconda parte

Dopo aver assemblato la Motor Shield FE, è l’ora di iniziare ad utilizzarla e per farlo è necessario che ti sia chiaro a cosa servono i jumper su di essa e come utilizzarli per evitare sia di danneggiare la scheda, ma sopratutto di danneggiare il computer o Arduino.

Pin per connessione ad arduino

La Motor Shield FE è distribuita in kit, io la mia l’ho presa da robot-domestici.it e l’ho assemblata come descritto nell’articolo “Tutorial: Motor Shield FE – prima parte“.

Sulla scheda avrai notato diversi jumper, in particolare in prossimità del connettore verso i pin digitali di Arduino ci sono quattro gruppi di jumper, tutti destinati a definire con quali pin farai interagire la shield con arduino.

Vediamoli nel dettaglio:

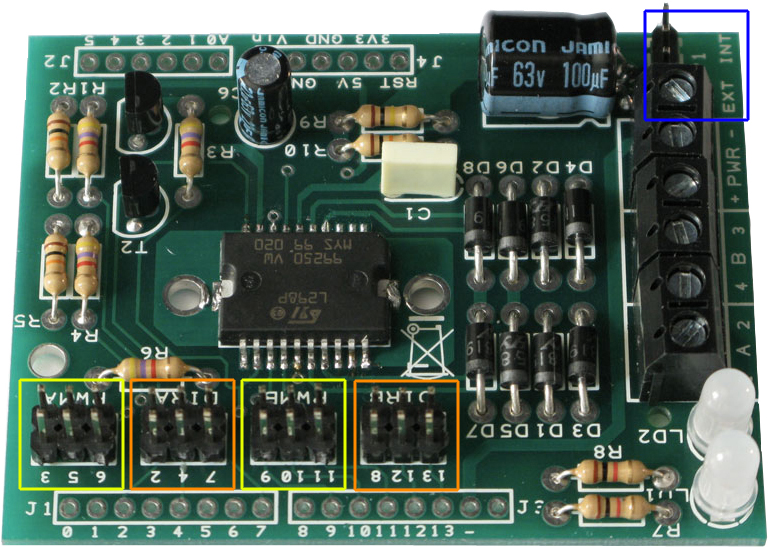

jumper definizione pin tra motor shield e arduino

Evidenziati in giallo sono le triple di pin destinate al segnale PWM, in arancio quelle destinate ai pin di direzione.

Una piccola digressione, l’integrato usato dalla Motor Shield è l’L298P, un Ponte-H; come molti integrati di questo tipo ti consente di pilotare 2 motori in corrente continua ( CC ) utilizzando per ciascun motore un pin che indichi la direzione ( DIR ) ed uno per impartire la velocità desiderata al motore ( PWM ); si utilizza solitamente il segnale di tipo PWM perchè il suo valore può variare da 0 a 255 per arduino in funzione del quale il motore gira più o meno velocemente.

Il segnale di direzione è di tipo digitale: con valore logico alto ( +5v o HIGH ) il motore ruota in una direzione, con valore logico basso ( 0v o LOW ) ruota in senso inverso.

I primi connettori ti consentono la selezione dei pin PWM: sono preimpostati per essere connessi ai pin 3,5,6 ed i secondi ai pin 9,10,11; i connettori per la selezione della direzione sono connessi rispettivamente ai pin 2,4,7, per il motore A e 8,12,13 per il motore B.
Iin questo modo non puoi confonderti, mettendo ad esempio il jumper sul primo di ognuno avrai che il motore A riceve dal pin 3 il segnale PWM e dal 2 la direzione, mentre il motore B riceve dal pin 9 il segnale PWM e dal pin 8 la direzione.

ATTENZIONE: i jumper vanno inseriti in senso perpendicolare rispetto al connettore dalla motor shield verso arduino, come in figura:

posizione dei jumper

L’errore potrebbe compromettere il funzionamento di arduino.

Puoi decidere di cambiare la posizione dei jumper ad esempio se decidi di collegare altre schede, pulsanti o sensori che utilizzano dei pin preimpostati per funzionare.

Resta solo un jumper da settare, quello relativo all’alimentazione, nella figura seguente è evidenziato in blu:

jumper definizione pin tra motor shield e arduino

Con questo jumper potrai decidere se alimentare i motori con una fonte esterna o se alimentarli attraverso arduino.

Poichè nei primi esperimenti arduino sarà alimentato dalla USB del Pc/Mac, per evitare sovraccarichi della porta USB, ti consiglio di spostare questo jumper su ext, e fornire alla scheda una adeguata alimentazione attraverso il morsetto vicino a questo selettore.

I due led si illumineranno in verde ed in rosso, ciascuno in funzione del verso di rotazione.

Buon divertimento.

  • Questo sito ed i suoi contenuti è fornito "così com'è" e Mauro Alfieri non rilascia alcuna dichiarazione o garanzia di alcun tipo, esplicita o implicita, riguardo alla completezza, accuratezza, affidabilità, idoneità o disponibilità del sito o delle informazioni, prodotti, servizi o grafiche correlate contenute sul sito per qualsiasi scopo.
  • Ti chiedo di leggere e rispettare il regolamento del sito prima di utilizzarlo
  • Ti chiedo di leggere i Termini e Condizioni d'uso del sito prima di utilizzarlo
  • In qualità di Affiliato Amazon io ricevo un guadagno dagli acquisti idonei qualora siano presenti link al suddetto sito.

Permalink link a questo articolo: https://www.mauroalfieri.it/elettronica/tutorial-motor-shield-fe-seconda-parte.html

17 commenti

Vai al modulo dei commenti

    • Mattteo il 6 Febbraio 2013 alle 16:35
    • Rispondi

    Caro Mauro,
    Sono a disturbarti nuovamente per chiederti dove posso acquistare la scheda MotorShield FE già assemblata perché purtroppo sono a corto di materiale come saldatore ecc.!

    Grazie, Matteo

    1. Ciao Matteo,
      la Motor Shield FE, che io sappia, non si vende già assemblata, a breve pubblicherò un tutorial con un’antra shield già assemblata che sto testando in questi giorni.

      Mauro

    • Graziano il 1 Dicembre 2013 alle 12:34
    • Rispondi

    Ciao Mauro
    ho assemblato la Motor Shield,
    esiste un modo per far la verifica che tutto sia andato a buon fine prima che colleghi il tutto ad Arduino
    Grazie

    1. Ciao Graziano,
      io di solito la controlla a vista, anche se non è il metodo migliore, prova a contraollare che non ci siano corto circuitate delle piste o dei pin della scheda con un tester … e poi … un po di brivido quando la colleghi c’è sempre.

      Mauro

    • Corrado il 22 Dicembre 2013 alle 23:37
    • Rispondi

    Ciao Mauro,
    ho montato il Motor Shield e funziona bene, ma ha un comportamento strano che mi fa pensare ad un difetto, forse di montaggio non so, praticamente fa quello che deve, ma ogni 30 secondi il motore si ferma e poi riparte. Si vede anche dal led che si spegne e poi si riaccende.
    Lo fa sia sul comando A che sul comando B.
    Ho provato due motori diversi e il comportamento è il medesimo.
    Ho provato con valori di uscita diversi ma non cambia niente.
    Qualche idea su cosa possa essere o come procedere per scovare il problema?
    grazie, corrado

    1. Ciao Corrado,
      attiva il monitor serale e verifica che arduino funzioni in modo continuativo e non incorra in un reset ogni 30 secondi.

      Se non sai come usare il monitor seriale leggi i primi articoli del mio corso online fino a quando ti sarà chiaro come utilizzarlo 🙂

      Mauro

    • danilo il 12 Marzo 2014 alle 08:41
    • Rispondi

    Salve, mi sto buttando proprio questi giorni nel vastissimo mondo di arduino. Avrei bisogno di sapere che conbinazione di arduino mi serve per far muovere 4 motoriduttori con relativi potenziometri. Grazie per l’attenzione con distinti saluti.

    1. Ciao Danilo,
      avrai di certo bisogno di almeno 2 motor shield configurabili in modo da usare pin differenti e quella presentata in questo articolo è ideale.
      Per come fare ti consiglio di studiare a fondo le basi di arduino e i miei articoli sui potenziometri ed i motori in corrente continua.

    • Ognibene Giovanni il 30 Gennaio 2015 alle 21:55
    • Rispondi

    Ciao Mauro ho collegato la mia motor shield FE
    ma non arriva corrente ai jumper PWM B
    Cosa puó essere …. Ciao

    1. Ciao Giovanni,
      è del tipo già assemblato o la hai assemblata tu?
      Hai controllato la configurazione dei pin con i jumper?

        • ognibene giovanni il 15 Aprile 2015 alle 20:48
        • Rispondi

        Ciao Mauro assemblata da me ho controllato la configurazione tutto ok …. Grazie

        1. Bravissimo Giovanni 🙂

    • Ognibene Giovanni il 17 Aprile 2015 alle 22:24
    • Rispondi

    Grazie a te Mauro

    • enrico il 1 Luglio 2015 alle 21:12
    • Rispondi

    ho comperatodue schede di controllo di un solo motore dc ogni una con pulsanti di test se li premo uno alla volta con i due motori collegati vado a comandare in modo anomalo anche il secondo motore con surriscaldamento del medesimo

    devo per forza prendere una scheda che comandi gia due motori perche ci sono dei ritorni o dei conflitti con due schede

    1. Ciao Enrico,
      spero di aver compreso quello che hai scritto, in tal caso non so che scheda tu abbia acquistato che controlla un solo motore, solitamente sono tutte costruite per controllare due motori.

    • Marco il 13 Agosto 2015 alle 08:45
    • Rispondi

    Buon giorno,

    sono un corniciaio che si diletta con arduino e lo uso da un pò per applicazioni presepe.
    Volevo sapere se si potava far partire il motore in modo meno brusco facendogli fare una partenza dolce e magari che si fermasse in un tempo prestabilito.

    Grazie e buone vacanze Marco.

    1. Ciao Marco,
      strana coincidenza ieri ho cercato tutto il giorno un corniciaio a Milano e provincia che mi realizzasse un vetro da 26cm di diametro e 4mm di spessore .. invano; ho risolto in modo differente per adesso.
      Tornando alla tua richiesta si può ottenere lavorando con un ciclo for che svolga l’accelerazione e la decelerazione, trovi degli articoli del corso base online gratuito in cui descrivo come usare i PWM e i ciclo for applicati alla dissolvenza dei led, puoi modificare quei cicli usandoli per il motore.
      Se riesco scrivo un articolo ma non posso prometterti nulla.
